Камеры КСО-386 предназначены для установки в трансформаторные подстанции или другие распределительные устройства электрических сетей классом напряжения 6(10) кВ частотой 50 Гц с изолированной нейтралью или заземленной через дугогасительный реактор. Камеры КСО-386 отличаются уменьшенными размерами по сравнению с камерами КСО-366.
Камеры КСО-386 комплектуются выключателями нагрузки, разъединителями, заземляющими устройствами, предохранителями, измерительными трансформаторами тока и напряжения и другими электротехническими аппаратами высокого напряжения в соответствии с техническими требованиями.
В соответствии с техническими требованиями в комплект поставки могут входить торцевые панели и шинные мосты.
Схема условного обозначения
КСО 386-ХХ ХХ-ХХ-У3
КСО – камера сборная одностороннего обслуживания;
3 – модификация;
86 – год разработки;

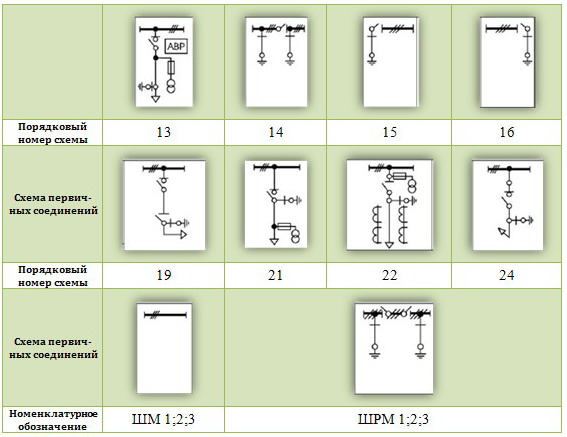

ХХ – порядковый номер схемы первичных соединений;
ХХ – номинальное напряжение
06 – 6 кВ,
10 – 10 кВ;
Х – номинальный рабочий ток, А
при Uн = 6 кВ,
1 – 31,5 4 – 100
2 – 50 5 – 160
3 – 80 6 – 630
при Uн = 10 кВ,
1 – 31,5 4 – 100
2 – 40 5 – 100
3 – 63 6 – 630
Х – наличие сигнализации о перегорании предохранителей:
0 – отсутствует
1 – имеется;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
