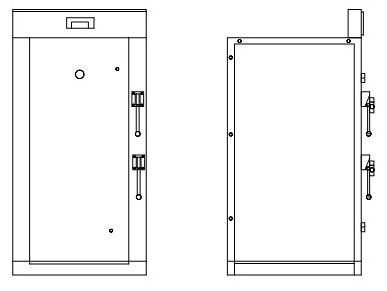

Камеры КСО-366 предназначены для установки в трансформаторные подстанции или другие распределительные устройства электрических сетей классом напряжения 6(10) кВ частотой 50 Гц с изолированной нейтралью или заземленной через дугогасительный реактор.
Камеры КСО-366 комплектуются выключателями нагрузки, разъединителями, заземляющими устройствами, предохранителями, измерительными транс-
форматорами тока и напряжения и другими электротехническими аппаратами высокого напряжения в соответствии с техническими требованиями.
В соответствии с техническими требованиями в комплект поставки могут входить торцевые панели и шинные мосты.
Схема условного обозначения
КСО 366-ХХ-ХХ-У3
КСО – камера сборная одностороннего обслуживания;
3 – модификация;
66 – год разработки;
Х – порядковый номер схемы первичных соединений;
Х – тип привода;
Х – номинальный ток, А;
Х – тип трансформатора напряжения;
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
Схема условного обозначения шинных мостов
ШМ ХХ У3
ШМ – шинный мост;
Х – Р-с разъединителями;
Х – расстояние между фасадами камер, в мм
1 – 2000
2 – 2500
3 – 3000
У3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
