Камеры КСО-298 напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор.
Камеры КСО входят в состав распределительных устройств трансформа-торных подстанций, включая комплектные трансформаторные подстанции, служащие для приема и распределения электроэнергии электрических сетей промышленности, сельского хозяйства, электрических станций и подстанций электрификации железнодорожного транспорта. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Комплектные распределительные устройства изготавливаются по индиви-дуальным заказам, в которых оговариваются количество и взаимное расположение камер КСО на подстанции, схемы главных и вспомогательных цепей каждого шкафа КСО и другие технические характеристики шкафов, схем управления.
Камеры КСО изготавливаются по техническому заданию и опросному листу заказчика и соответствуют техническим условиям.
В состав камеры входит малогабаритный вакуумный выключатель BB/TEL. Основными достоинствами данного выключателя являются:
• высокий механический ресурс;
• малое потребление электроэнергии по цепям включения и от-ключения;
• малые габариты и вес;
• возможность управления как по цепям оперативного постоянного, так и оперативного переменного токов;
• не требует ремонта в течение всего срока службы.
Схема условного обозначения КСО
Условия эксплуатации
• климатическое исполнение УХЛ, категория размещения 3 и 4 по ГОСТ 15150 и ГОСТ 15543.1;
• нижнее значение температуры окружающего воздуха -40 °С;
• высота над уровнем моря не более 1000 м;
• окружающая среда - не взрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.
Технические данные
Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток главных цепей при частоте 50 Гц, А 630; 1000; 1600
Номинальный ток главных цепей камер КСО с вы-ключателями нагрузки при частоте 50 Гц, А 400; 630
Номинальный ток трансформаторов тока, А 20; 30; 40; 50; 75;
100; 150; 200; 300;
400; 600; 800;1000 и т.д.
Номинальный ток сборных шин, А 630; 1000; 1600
Номинальный ток отключения высоковольтного вы-ключателя при частоте
50 Гц, кА 20; 25
Ток электродинамической стойкости, кА 51
Ток термической стойкости, кА 20; 25
Время протекания тока термической стойкости, с: 20; 25
для камер на 630; 1000А 1
Номинальное напряжение вспомогательных цепей:
цепи трансформаторов напряжения (защиты, измерения, учета, АВР), В 220
цепи освещения внутри камер КСО, В 36

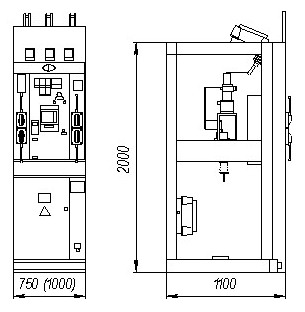

Конструкция
Камеры КСО представляют собой сварную металлическую конструкцию из гнутых стальных профилей. Внутри камеры размещена аппаратура главных цепей, на фасаде - приводы выключателей, разъединителей, а также аппаратура вспомогательных цепей.
Доступ в камеру обеспечен через две двери:
- верхнюю - в зону вакуумного выключателя, трансформатора напряжения или предохранителя;
- нижнюю - в зону кабельных присоединений, силового трансформатора или разрядников.
Нижняя дверь имеет смотровое окно для обзора внутренней части камер без снятия напряжения. Верхняя дверь является панелью, на которой смонтирована аппаратура схем вспомогательных цепей. На фасаде размещена аппаратура с задним присоединением проводов, на внутренней стороне выполнена раскладка проводов. Внутри камера освещена лампой накаливания.
В средней части камеры на фасаде расположена панель зажимов, служащая каналом для магистральных шинок оперативных цепей питания электромагнитов включения, цепей управления сигнализации, для выполнения междукамерных вторичных соединений при монтаже камер КСО.
Конструкция камер КСО обеспечивает сборку камер в ряд РУ и со-единение главных цепей по сборным шинам.
При двухрядном расположении камер для соединения главных цепей по сборным шинам применяются шинные мосты без разъединителей и с разъединителями.
Сборные шины, шинные и секционные разъединители камер КСО имеют с фасадной стороны сетчатые ограждения. В камере предусмотрены блокировки:
- линейного и шинного разъединителей с использованием двух герконовых блокираторов, исключающих включение выключателя при разомкнутом положении разъединителей, а также исключающих операции с разъединителями при включенном выключателе;
- механические блокировки линейного и шинного разъедините-лей, предотвращающие включение заземляющих ножей при включенных главных ножах, а также включение главных ножей при включенных заземляющих ножах.
Предусмотрена кнопка аварийного ручного отключения выключателя.
Предусмотрена возможность управления выключателем от блока автономного включения ШАП-24УЗ или аккумуляторной батареи =12..24Б (например, автомобильной).
Для управления выключателем в переходных режимах предусмотрено питание цепей управления выключателем от токовых цепей.
Корпус камеры КСО допускает непосредственную приварку его к металлическим заземленным конструкциям. На фасаде камеры расположен зажим заземления, предназначенный для присоединения к заземленному корпусу элементов, временно подлежащих заземлению.
Схемы главных цепей
